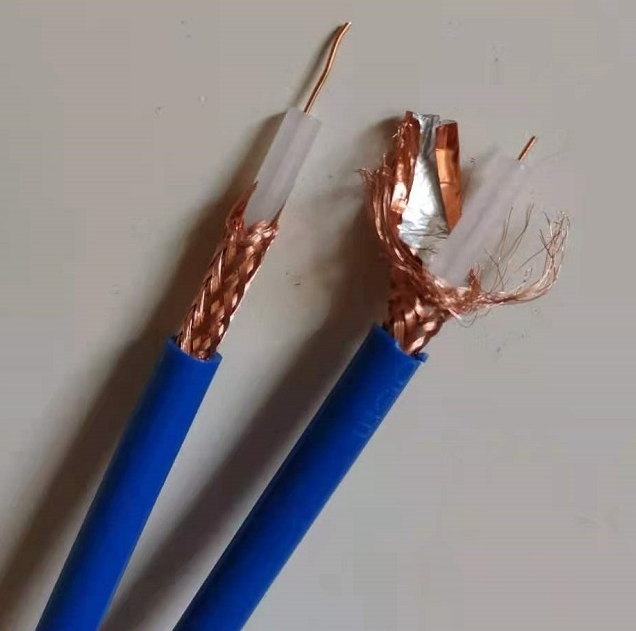

同軸射頻電纜SYV-75-4-3
同軸射頻電纜SYV-75-4-3家用視頻線等,SYV是實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜，其中75的意思是導體的電阻為75歐姆，5是指電纜的絕緣***大外徑為5mm（標準要求4.8±0.2mm),5的能用7的代替，7的不能用5的代替，因?yàn)榻^緣層可以以大代小，不能以小代大。
同軸射頻電纜SYV-75-4-3適用于無線電通訊和采用類似技術的電子裝置中使用的實心聚乙烯絕緣射頻電纜。
電纜結構:
|
規格型號 |
導體直徑 |
絕緣外徑 |
編織密度 |
電纜外徑 |
|
SYV-75-2-1 |
1/0.33裸銅 |
1.9mm |
單層≥80% |
3.4±0.2mm |
|
SYV-75-2-2 |
1/0.33裸銅 |
1.9mm |
雙層≥80% |
3.9±0.2mm |
|
SYV-75-3-1 |
1/0.5裸銅 |
3.0mm |
單層≥92% |
5.0±0.2mm |
|
SYV-75-3-2 |
7/0.17裸銅 |
3.0mm |
雙層≥92% |
5.5±0.2mm |
|
SYV-75-3-41 |
7/0.17裸銅 |
3.0mm |
單層≥92% |
5.0±0.2mm |
|
SYV-75-5-1 |
1/0.75裸銅 |
4.6mm |
單層≥92% |
7.0±0.2mm |
|
SYV-75-5-2 |
7/0.26裸銅 |
4.6mm |
雙層≥92% |
7.1±0.2mm |
|
SYV-75-2-2×8 |
1/0.33裸銅 |
1.9mm |
雙層≥92% |
14.2±0.4mm |
|
SYV-75-2-1×8 |
1/0.33裸銅 |
1.9mm |
單層≥92% |
13.0±0.4mm |
|
SYV-50-3-1 |
1/0.9裸銅 |
3.0mm |
單層≥92% |
5.0±0.2mm |
|
SYV-50-5-1 |
1/1.31裸銅 |
4.6mm |
單層≥92% |
7.0±0.2mm |
|
SYV-50-7-1 |
7/0.75裸銅 |
7.2mm |
單層≥92% |
10.2±0.4mm |
|
SYV-75-9-1 |
7/0.95裸銅 |
9.0mm |
單層≥92% |
12.4±0.4mm |
|
SYV-75-4-3 |
1/0.59裸銅 |
3.7mm |
單層≥92% |
6.0±0.2mm |
